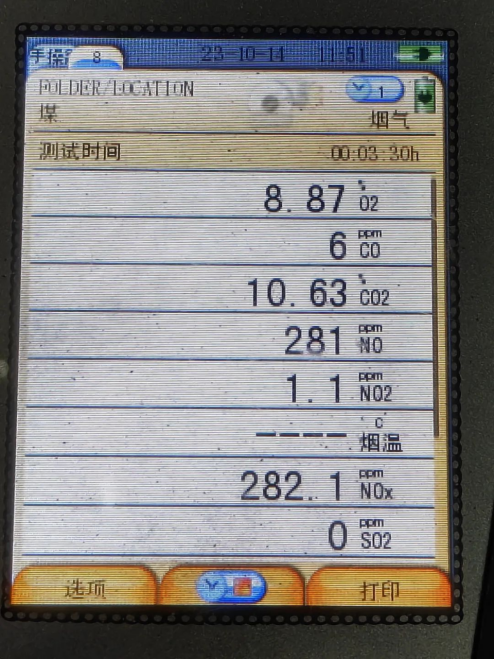

固定源排放大气污染物，如NOx、SO2、NH3，排放限值的单位都是mg/Nm3，且基准O2含量10%。很多仪器测量的大气污染物单位都是ppm，如下图。当然，一般仪器都可以将该单位设置为mg/Nm3。

如果你拿到一个以ppm为单位的数据，该怎么换算为mg/Nm3吗？

（1）ppm和mg/Nm3的换算

ppm是parts per million的简称，million的意思是百万，所以ppm的意思是百万分之一。ppm并没有单位，就是百万分之一，可以是体积浓度，也可以是质量浓度。对于大气污染物来说，一般是体积浓度。

mg/Nm3的意思是1 Nm3的气体有多重(多少mg)。需要知道1 Nm3气体有多少摩尔(mol)；1 mol的气体重量就是它的相对分子质量（摩尔质量,g/mol）；然后用摩尔数×相对分子质量，就能知道它的质量了(g)。

其中，1 mol任意气体的体积在标况下都是22.4 L【注意是标况下】。1 Nm3的气体体积=1000 L，相当于1000/22.4 = 44.64 mol。这对于所有气体都是适用的，也就是1 Nm3的NO是44.64 mol，1 Nm3的SO2也是44.64 mol。

气体的相对分子质量就是各个原子的相对原子质量的总和。比如NO的 相对分子质量就是，N的相对原子质量14+O的相对原子质量16=30。意思是1 mol NO的重量是30 g。

这样一来，我们就能求出来1 Nm3的NO的重量：1000/22.4×30 = 1339 g/Nm3。

那么1 ppm的NO，意思是1 Nm3的烟气中NO只占了一百万分之一，也就是1/100万 Nm3。1/100万Nm3的NO的重量：1/100万×1000/22.4×30 ×1000 = 1.339 mg/Nm3。

公式里面第1个1000的意思是1 Nm3= 1000 L；第二个1000 的意思是1 g=1000 mg。两个1000相乘就是100万。

也就是除了100万，又乘了100万，等于1。

所以简单来说，1 ppm NO = NO的相对分子质量/22.4 = 30/22.4= 1.339 mg/Nm3。

同理，1 ppm NO2= NO2的相对分子质量/22.4=46/22.4=2.05 mg/Nm3；

1 ppm SO2 = SO2的相对分子质量/22.4 = 64/22.4 = 2.857 mg/Nm3;

1 ppm NH3 = NH3的相对分子质量/22.4 = 17/22.4 = 0.759 mg/Nm3。

如果测出来的烟气中NO含量为100 ppm，那么换算为mg/Nm3就是133.9 mg/Nm3。

（2）NOx的特殊性

对于SO2、NH3，按照以上计算都没有问题，但是NOx却不行。

原因在于，在大气污染物排放标准里面NOx是以NO2计的，意思是烟气中的NO、NO2都要看作NO2。

比如，1 ppm NO是1.339 mg/Nm3，这是以NO计的；如果以NO2计，就是NO2的相对分子质量/22.4 = 46/22.4 = 2.05。

跟1 ppm NO2是2.05 mg/Nm3一致。

所以，如果烟气中有50 ppm的NO，10 ppm的NO2，折算为NOx是多少呢？=(50+10)×46/22.4 = 123.2 mg/Nm3（以NO2计）

也就是只需要把NO和NO2的ppm数量相加，然后×2.05即可。

（3）O2的基准

固定源排放大气污染物排放限值中以水泥行业为例：O2基准是10%（有的行业是6%，有的是16%等等）。

基准O2含量10%的意思是，如果烟气O2含量＜10%，那么折算到基准O2时就相当于给稀释了下；反之，如果烟气O2含量＞10%，那么折算到基准O2时就相当于给浓缩了下。

这样一来，大家都在同一起跑线，防止有的企业为了降低污染物浓度，故意漏入空气进去。从这个层面来说，假如NOx的源头浓度是一定的，无论你后面漏风有多大，最终烟囱排放的NOx数值都是不变的（折氧后）。

这也回答了很多企业的疑问，“SCR系统后，无论你怎么漏风，其实折算到基准O2含量下的NOx浓度是不变的”。

这个说法成立的前提有两个，①O2含量不能太高烟气分析仪检测的数据要准确，有的烟气分析仪可能存在O2含量非常高的时候，检测的偏差增大，尤其是O2含量接近空气O2含量的时候；②漏风起到的作用只是稀释，不会影响NOx的生成和削减，假如是分解炉或者预热器漏风，可能会影响到NOx源头的数量。

比如，如果烟气中有50 ppm的NO，10 ppm的NO2，烟气O2含量为6%，那么折算到基准O2含量下的NOx排放浓度是多少呢？

=(50+10)×46/22.4×(21%-10%)/(21%-6%) = 90.4 mg/Nm3@10%O2

有些标准里面还规定了干烟气或者湿烟气，如果是干烟气，就需要考虑水分含量了。这里就不多说了。

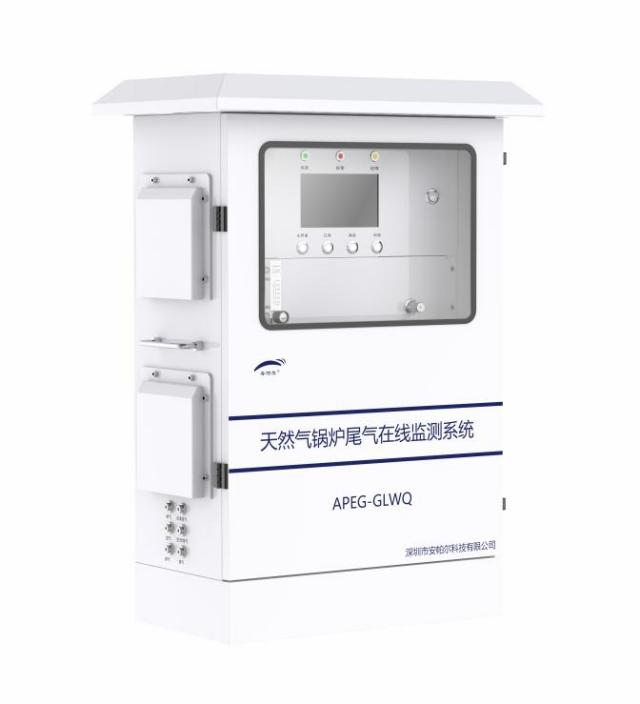

APEG-GLWQ系列是安帕尔采用先进的烟气专用传感器，结合多年来从事气体检测探头研制的经验而开发出的新产品，性能稳定性高、抗干扰、多组分气体交叉干扰补偿、测量准确、维护方便、具有较高的灵敏度和快速的反应时间。它主要应用于小型锅炉、低氮燃烧器尾气中的氮氧化物浓度的监测，广泛应用于燃气锅炉尾气氮氧化物，一氧化碳，氧气等监测，低氮燃烧器燃烧产生的尾气中氮氧化物和不完全燃烧的一氧化碳等气体浓度在线监测。广泛应用于冶金、石油、石化、化工、轻工、焦化、印刷、煤气、橡胶制品、医药、电子、工业涂装等行业。

• 采用 NO/NO2/NOx/CO/O2 烟气专用传感器,ADC 采用 24 位高精度芯片
• 7寸触摸彩色显示屏，多种显示方式：图形显示，曲线显示
• 内置安帕尔独家零点、目标点自动校正系统，定期自动标定。维护更方便，精度更有保障内置流量计、粉尘过滤器、冷凝器等组成预处理系统，优化气体检测环境，延长传感器寿命
• 内置安帕尔独家气体浓度超标超时报警功能，报警时间时长可设置，可手动恢复
• 多级密码保护功能
• 内置排热系统，散热更佳
• 具有自动测试、自检、故障报警、屏幕显示、结果查询，带自动校准系统等功能
• 多种通讯方式： RS-485, 4-20MA， 无线 4G（多种协议均可：环保 212 协议， MQTT 等）。
• 内置管路吹扫系统，保障管路的清洁与畅通，可手动和自动切换
• 数据存储功能，可在主界面直接查询查看
• 独有的气体浓度超标保护功能
